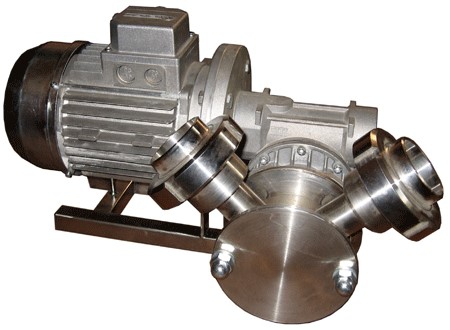

Пластинчатый насос

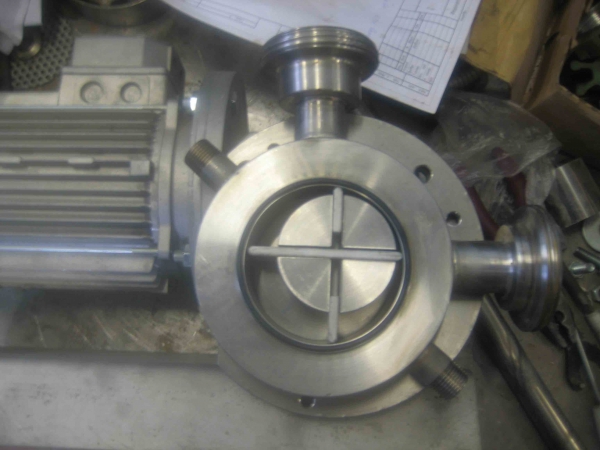

Пластинчатые (шиберные) самовсасывающие насосы применяются для перекачивания густых, вязких и пастообразных продуктов, а также продуктов, содержащих включения твердых в пищевой, фармацевтической, химической и других отраслях промышленности, типа шоколада, шоколадных глазурей, патоки и т.п. Насосы обеспечивают самовсасывание при перекачивании продуктов. Принцип работы: Рабочий орган насоса выполнен в виде эксцентрично расположенного ротора, имеющего продольные радиальные пазы, в которых скользят плоские пластины (шиберы), прижимаемые к статору центробежной силой.Так как ротор расположен эксцентрично, то при его вращении пластины, находясь непрерывно в соприкосновении со стенкой корпуса, то входят в ротор, то выдвигаются из него. Во время работы насоса на всасывающей стороне, за счет постоянно меняющегося объема камер, образуется разрежение и перекачиваемая масса заполняет пространство между пластинами и далее вытесняется в нагнетательный патрубок. Преимуществом данного насоса является то, что при перекачивании продуктов с включениями не происходит дробления и разрушения включений (например, при перекачивании джемов с кусочками плодов).Насос укомплектован импортным торцевым уплотнителем из силицированного графита (или сальниковая набивка). Наработка на отказ 5000 часов, температура до 120 °С. Типоразмер патрубков Ду 50 (либо другой по выбору). Рабочая температура перекачиваемого продукта от -15 до +110 °С, на насосах с сальниковой набивкой температура перекачиваемого продукт от -5 до + 300 °С. Все части насоса, имеющие контакт с продуктом изготовлены из пищевой нержавеющей стали, пластины изготовлены из бронзы либо его пищевого синтетического заменителя. Для перекачивания продуктов с поддержанием температуры насос комплектуется рубашкой обогрева. Преимущества:
|
